今天小编借着手头的一个正在进行的加固改造项目，来跟大家聊一聊传统混凝土梁加固的一些详细做法。

根据梁的类型、截面形式、所处位置及受力情况等的不同，加固方法也有所不同，一般常规的梁加固方式大体上包括：增大截面法、外粘型钢法、粘贴钢板法、粘贴纤维布法、外加预应力法、增设支点法等几种。接下来主要介绍工程中常用的增大截面法、粘贴钢板法、粘贴纤维布法。

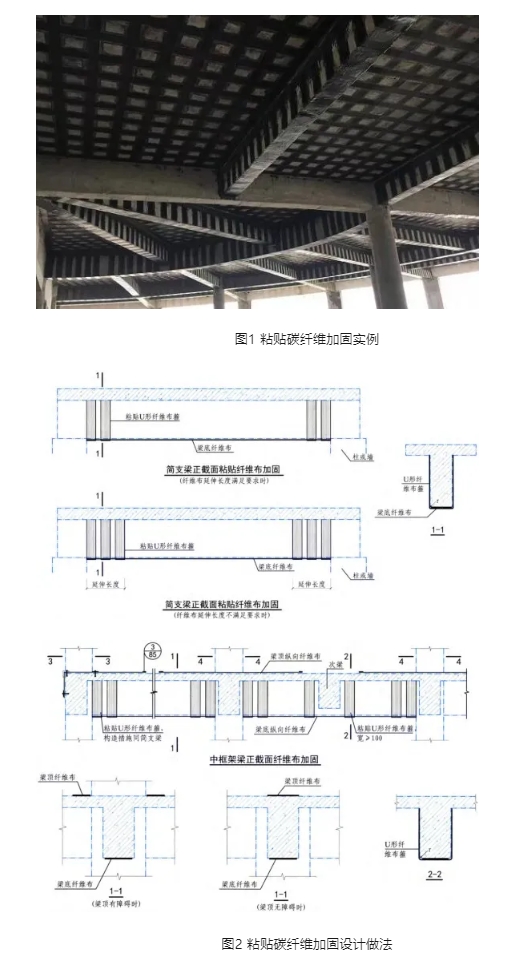

一、粘贴碳纤维加固法

碳纤维施工中必须清理待加固构件表面的剥落、疏松、腐蚀等劣化混凝土，除去表层浮浆、油污等杂质，直至露出结构层新面，磨去面上突出5mm以上的"毛刺"。表面层打磨后应清除干净并保持干燥，平整度要求不超过5mm/m。并用脱脂棉沾丙酮擦拭混凝土表面。碳纤维下料和粘贴期间要保持碳纤维材料的干净整洁，严防褶皱、受损，拌胶需搅拌充分和均匀。

碳纤维布需采用高度强Ⅰ级碳纤维布，抗拉强度标准值≥3400MPa，伸长率≥1.7%。碳纤维布粘贴胶采用A类胶，宜与碳纤维布配套采用同品牌胶。相关指标应符合《混凝土结构加固设计规范》GB 50367中4.4的有关要求。

粘贴时保证碳纤维胶密实无气泡，厚度合适且均匀；碳纤维布胶能充分浸透碳纤维。碳纤维布多层粘贴时要分层进行，应在碳纤维织物表面指触干燥后立即进行下一层的粘贴；最后一层碳纤维布表面应均匀面涂一层。保证粘贴平整，应尽量少搭接，无褶皱和扭曲。在粘贴完成后，碳纤维加固表面应采用25mm厚1:3水泥砂浆防护。为增加粉刷层粘结力，可涂刷界面剂或采取其它措施进行处理。

碳纤维布具有重量轻、强度高、柔韧度好等优点，可以适用于各种材质的结构梁，可以有效地增加梁的抗震抗裂能力，同时还可以提高房屋整体的稳定性和安全性。但是，此法在完成质量上很大程度依赖碳纤维复合材和专用结构胶的选取，若房屋处于地震频发区，建议使用其他更加稳定可靠的加固方法。

二、粘钢加固法

粘钢加固应先凿除加固构件粉刷面，再对结合面进行打磨，去掉1～2mm厚表层，用压缩空气除去粉尘，待表面干燥后，用脱脂棉蘸丙酮擦拭表面。若原结构混凝土表面严重凹凸不平，用环氧树脂砂浆修补平整。

粘贴钢板需用平砂轮打磨，直至露出金属光泽。打磨粗糙程度越大越好，打磨纹路应与钢板受力方向垂直，其后用脱脂棉蘸丙酮擦拭干净。粘贴钢板时先用少量胶于结合面来回刮抹数遍，再涂抹至所需厚度（1～3mm），中间厚边缘薄，然后将钢板贴于预定位置。钢板粘贴后立即用化学螺栓固定，并适当加压，以使胶液刚从钢板边缘挤出为度。结构胶在固化期间应严防受到干扰，为避免胶体受热软化，严禁进行后续焊接。

加固完毕后首先进行防锈和清洁处理，涂刷防锈漆两道后采用25mm厚1：3水泥砂浆防护。为增加粉刷层粘结力，可涂刷界面剂或采取其他措施进行处理。

相较于其他加固方法，粘钢加固法成本较低，安装也比较简单，施工快速，在保证粘钢加固梁质量的前提下，快速完成施工任务，并能根据业务要求，在不停产不影响使用的情况下完成施工，因此应用比较广泛。但粘钢加固法也有一定的局限性，被加固的混凝土梁，其现场实测混凝土强度等级不得低于C15，且混凝土表面的粘接正拉强度不得低于1.5N/mm2，并且因其不能很好地保护原材料，可能会加剧钢材的腐蚀速度，需要定期维护。

三、加大截面加固法

加大截面法首先凿除构件表面的粉刷层或垫层至混凝土基层，对混凝土缺陷部位（混凝土疏松、破损）应清理至坚实基层。混凝土存在裂缝应按要求处理，钢筋锈蚀应进行除锈和清洁。

将结合处的混凝土按要求进行凿毛，被包的混凝土棱角要打掉。为加强新、老混凝土的整体结合，在浇筑混凝土前，在加固砼构件结合面上涂刷一道高粘结性能的界面结合剂。浇筑过程中应保证气体能自由逸出，保证浇筑密实。浇筑完成后应采取适当的养护措施。对较大体积的灌浆料浇筑应掺入适量的连续级配为5～16mm的细石骨料，骨料掺入比按厂家提供的施工指导说明并考虑有利于保证施工质量。

加大截面法施工工艺简单、适应性强，并具有成熟的设计和施工经验。规范没有同其他加固定方法一样限制只能提高40%的强度，对承载力相差较大的情况特别适用，对增大梁的强度和刚度和稳定性效果显著。但是增大截面后增加了结构本身的自重和截面大小，有可能改变了结构本身的刚度分配，造成相邻其他构件的连锁加固，同时新、旧混凝土结合、新旧纵筋、箍筋的焊接等节点处理比较繁琐，完成质量跟施工单位自身素质影响较大。

四、相关处理措施

构件进行加固前，应优先考虑将原结构构件除自重外进行卸荷，在加固施工中，要注意加固材料对施工环境温度和湿度的特殊要求。采用粘碳纤维或粘钢加固方法进行加固的砼构件长期使用的环境温度不应高于60℃，处于特殊环境（如腐蚀、放射、高温、高湿等）应遵守固家现行有关标准的规定。若根据房屋检测报告，相关结构主要混凝土构件碳化深度超过混凝土保护层厚度时,修缮时建议对未加固构件表面涂刷混凝土保护液，起到保护钢筋的作用，提高混凝土构件的耐久性。

在加固施工的过程中，对非承载力不足原因引起的裂缝，当其形态、尺寸和数量均已不再发展时，采取以下措施进行处理。

1、当裂缝宽度≤0.2mm时，采用表面封闭法处理。即利用混凝土表层微细独立裂缝或网状裂纹的毛细作用吸收低黏度且具有良好渗透性的修补胶液，封闭裂缝通道。对楼板和其它需要防渗的部位，尚应在混凝土表面粘帖纤维复合材料以增强封护作用。

2、对于裂缝宽度介于0.1mm和1.5mm之间时的静止独立裂缝、贯穿性裂缝及蜂窝状局部缺陷，可采用注射法补强和封闭。即以一定的压力将低黏度、高强度的裂缝修补胶液注入裂缝腔内。注射前应按产品说明书的规定，对裂缝周边进行密封。

3、对大型结构贯穿裂缝、大体积混凝土的蜂窝状严重缺陷及深而蜿蜒的裂缝，可采用压力注浆法处理。即在规定的时间内，以较高压力（按产品说明书确定）将修补裂缝的注浆料压入裂缝腔内。

4、对于裂缝宽度≥0.5mm的活动裂缝和静止裂缝，可采用填充密封法处理。即在构件表面沿裂缝走向骑缝凿出槽深和槽宽分别不小于20mm和15mm的U形沟槽，然后用改性环氧树脂或弹性填缝材料填充，并粘帖纤维复合材以封闭其表面。填充完毕后，其表面应做防护层。当为活动裂缝时，槽宽应按不小于15mm+5t确定（t为裂缝最大宽度）。

修补砂浆采用专业高强聚合物修补砂浆，粘结强度不小于2.5Mpa，不得采用普通水泥砂浆。裂缝处理采用环氧树脂灌注胶。裂缝处理采用表面封闭法时，采用环氧泥或其他代替材料。

相关的化学植筋及化学锚栓的设计要求在之前的文章中已经有所介绍，在这里就不再赘述了。想要再深入了解的朋友们可以去查阅《混凝土结构后锚固技术规程》《混凝土结构加固设计规范》等相关规范。

今天的既有梁结构加固先介绍到这里，后续有机会我们将再和大家聊一聊既有结构柱的加固处理措施，我们下次再见~

由于小编水平所限，本文中部分内容肯定存在许多的不足甚至错误，希望各位专家、同行多多批评指正。

关键词：建筑加固工程，结构加固工程，房屋安全鉴定，别墅改造，工厂加固，加装电梯，减隔震工程，光伏加固，别墅加固，结构加固，安全鉴定，房屋鉴定

版权说明：内容来源于 非解构，版权归原作者所有。我们欣赏原创，更尊重原创，如有侵权请及时联系微信：gzqinhan
