在混凝土工程的广阔领域中，浆骨比与砂率作为两个核心要素，其重要性不言而喻。它们不仅深刻影响着混凝土的体积稳定性、工作性能及长期耐久性，更是决定混凝土质量的关键因素。然而，令人诧异的是，尽管这两个参数对混凝土性能有着如此举足轻重的作用，却仍有高达80%的工程技术人员对它们之间的细微差别及在实际工程中的具体应用感到迷茫和困惑。为此，本文将深入剖析浆骨比与砂率的本质区别，通过详实的实际案例，细致解析级配砂石的拌合比例，为读者提供一套切实可行的操作指南。同时，针对砂级配不合格这一常见问题，本文也将探讨其成因，并提出有效的处理策略与应对措施，以期为混凝土工程的质量控制提供有力支持。

01浆骨比与砂率的区别

（1）浆骨比：决定体积稳定性的关键

浆骨比，这一专业术语，深刻地揭示了水泥浆与骨料之间的比例关系，是决定硬化混凝土体积稳定性的关键因素。在理论层面，浆骨比代表了骨料间水泥浆的厚度，这一厚度的变化直接影响着混凝土的体积稳定性。而在实际应用中，由于骨料的级配特性存在差异，所需的水泥浆数量也会因此有所不同。因此，浆骨比的确定并非一成不变，而是需要紧密结合骨料的孔隙率、表面织构以及吸水性能等多重因素进行综合考虑。

1.水泥浆包裹层的影响：进一步来说，水泥浆包裹层的厚度对混凝土的体积稳定性有着至关重要的影响。当水泥浆均匀地包裹在骨料的表面时，较薄的包裹层能够有效减少混凝土内部的孔隙，进而提升其密实度和稳定性。这种密实的结构使得混凝土在硬化后能够更好地抵抗外界环境的侵蚀，保持其体积的稳定性。

2.浆骨比与工作性能：此外，浆骨比还与混凝土的工作性能有着密切的联系。如果骨料颗粒间无法得到水泥浆的充分包裹，就会产生机械啮合，导致滑动层缺失。这样一来，各种粒料之间就无法形成有效的剪切运动，从而导致混凝土的工作性能下降，流动性变差。因此，合理的浆骨比对于保证混凝土的工作性能至关重要。

3.浆骨比与耐久性：同时，浆骨比还直接关系到混凝土的耐久性。如果没有足够的水泥浆填充骨料间的孔隙，水化结构内的孔隙将增大，这将导致混凝土的抗渗性降低，进而使其耐久性受到损害。因此，在确定浆骨比时，必须充分考虑其对混凝土耐久性的影响。

4.浆骨比的确定：当然，浆骨比的确定并非易事，它需要基于具体的材料特性进行细致的分析和计算。骨料的孔隙率、比表面积等因素都是决定浆骨比的关键因素。因此，在实际工程中，我们必须根据具体的材料来定浆骨比，而不能仅仅依靠经验或固定的浆骨比来选择材料。否则，我们将无法兼顾混凝土的工作性能和体积稳定性。

5.浆骨比的灵活性：最后，值得注意的是，浆骨比在不同的材料间并不能设限。这是因为不同的材料具有不同的特性，所需的浆骨比也会有所不同。如果强行设定一个固定的浆骨比，可能会导致混凝土的工作性能无法得到保证。因此，在实际工程中，我们需要根据具体的材料特性和工程需求来灵活调整浆骨比，以确保混凝土的性能和质量。

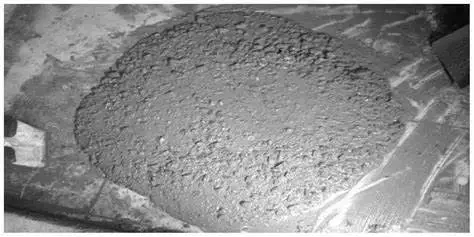

（2）砂率：决定骨料孔隙率的关键因素

砂率，这一由粗、细骨料级配所决定的重要参数，在混凝土配制中扮演着举足轻重的角色。其核心价值在于，通过精细调整砂率，我们能够追求并实现骨料孔隙率的最小化，进而达到骨料配合的最佳状态，有效降低浆体的需求量。

1.砂率与骨料孔隙率：深入探究砂率与骨料孔隙率的关系，我们发现，砂率的调整需紧密围绕粗、细骨料的级配特性展开。目标明确，即力求获得最小的骨料孔隙率。这一目标的实现对于混凝土的性能提升和经济效益的增长具有双重意义。较小的孔隙率不仅意味着浆体的需求量减少，进而降低水泥用量，更在无形中提升了混凝土的整体性能和经济效益。

2.砂率与工作性能：砂率与工作性能的协同作用同样不容忽视。在实际应用中，砂率的设定需充分考虑混凝土的工作性能需求。当追求高工作性能时，选择较大的砂率成为明智之举，反之亦然。这是因为砂率的变化会微妙地影响骨料的比表面积，从而进一步影响所需浆体的量。这种相互影响的关系使得砂率在工作性能的调控中发挥着举足轻重的作用。

3.砂率与体积稳定性：然而，砂率与混凝土的体积稳定性之间并不存在直接的因果关系。在相同水泥浆用量下，砂率的变化并不会对混凝土的体积稳定性产生显著影响。但这并不意味着我们可以忽视砂率在体积稳定性方面的作用。实际上，在选择砂率时，我们需要综合考虑工作性能和体积稳定性的双重需求，确保两者之间的平衡与协调。

4.砂率与浆体需求：最后，砂率与浆体需求之间的动态平衡也是我们不能忽视的一环。当砂率增大时，骨料的比表面积相应增加，这无疑会提升所需浆体的量。这一变化的背后，是为了确保足够的浆体能够充分包裹骨料，赋予混凝土所需的工作性能和稳定性。

02级配砂石的拌合比例及其施工应用

案例探讨：岩石地质条件下的级配砂石施工

在面对复杂的岩石地质条件时，我们采取了一系列精细且有针对性的地基处理措施。首先，我们针对局部区域（仅限于挖深范围内存在的软弱层）实施了管井降水方案，有效地降低了地下水位，为后续施工创造了有利条件。紧接着，我们彻底挖除了这些软弱层，以消除潜在的地基不稳定因素。

为防止地基在卸载后出现反弹现象，我们紧跟施工节奏，随即浇筑了一层厚度在500至1300毫米之间的C15素砼，这一步骤对于增强地基的稳定性和承载能力至关重要。

为了进一步提升基坑的整体稳定性，并有效防止坑壁发生坍塌，我们在基坑四周精心设置了一道宽度达到1000毫米的砼围堰。同时，我们还对边坡进行了锚喷支护处理，这一系列的加固措施为基坑施工提供了坚实的安全保障。

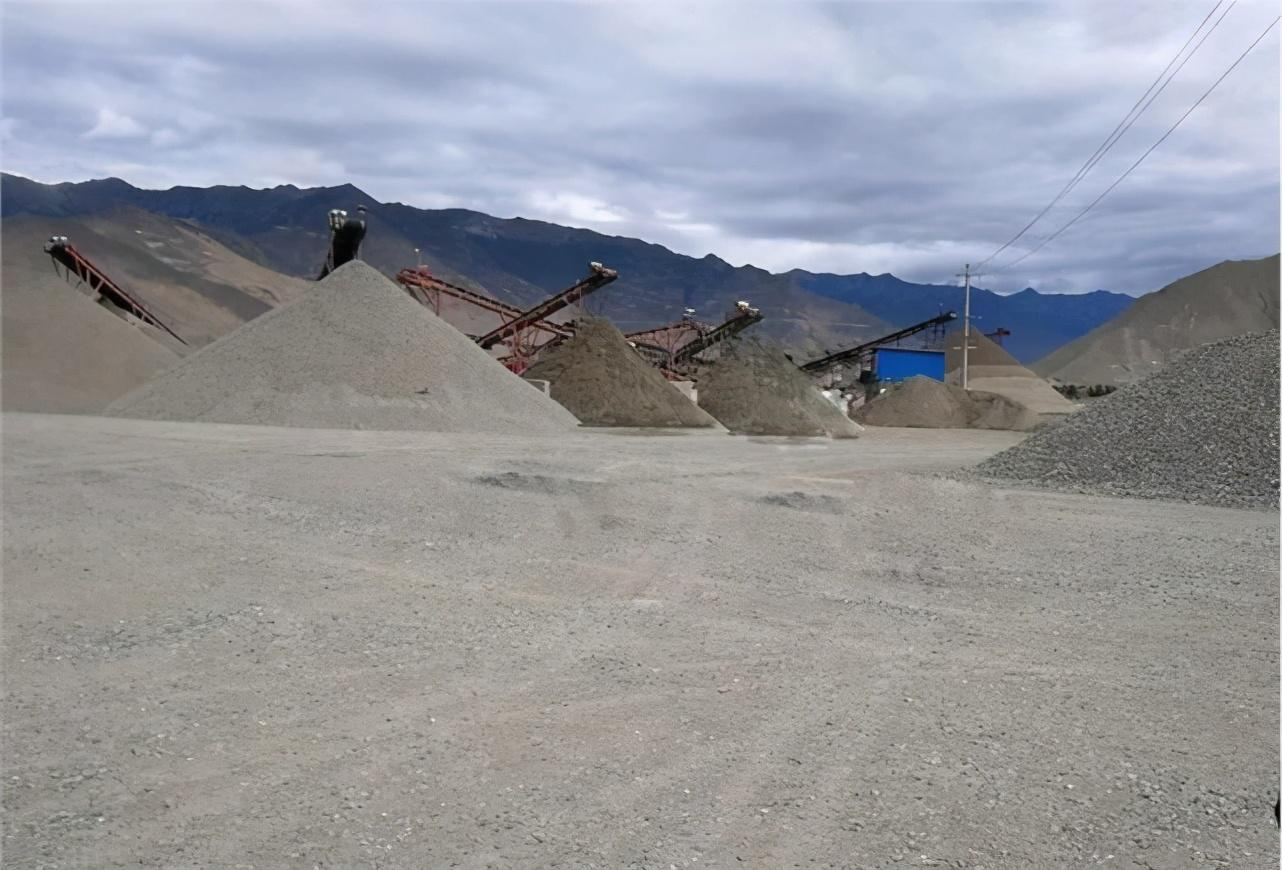

（1）选定料厂做级配试验

为了确保砂卵砾石压实地基能够达到较高的密度，我们对填料的选择提出了严格的要求。首先，填料必须具备良好的级配特性，这是确保压实效果的基础。其次，我们要求填料的不均匀系数Cn必须大于或等于5，以保证填料颗粒的均匀分布。同时，填料的曲率系数Cc应控制在1至3之间，以优化填料的密实性和稳定性。

此外，我们还特别关注填料中大于5mm颗粒的含量，要求其必须在65%至70%之间，以确保填料具有足够的骨架作用。同时，填料的最大粒径也被严格限制在不超过50mm，以避免大颗粒对压实效果的不良影响。最后，我们要求填料的含泥量（即小于0.1mm颗粒的含量）必须低于3%，以减少泥土对填料性能和压实效果的不利影响。

为了满足这些严格的要求，我们精心选定了料厂，并进行了严谨的级配试验，以确保所选填料能够满足砂卵砾石压实地基的高密度要求。

（2）设计颗粒级配和控制干密度

为了确保砂卵砾石压实地基的密实度和稳定性，我们进行了精细的颗粒级配设计，并对干密度进行了严格的控制。我们选择了三种不同规格的骨料：卵石、园砾和砂，并按照4：3：3、5：2：3、3.5：3：3.5的比例进行了试配。随后，我们进行了相对密度试验和颗分试验，以评估不同配合比例下骨料的密实度和颗粒分布。

试验结果显示，以4：3：3的比例配合的骨料表现出较高的密实度，其最小和最大密度之间的比值也相对较高。因此，我们选择这个比例作为设计配合比。为了进一步验证这个比例的有效性，我们进行了取样和试验，结果显示最大干密度为2.26g/cm3，最佳含水率为6.0%。在这个配合比下，卵石占总量的40%，园砾占总量的30%，中粗砂占总量的30%，这样的比例能够确保骨料的均匀分布和密实填充，从而提高地基的承载力和稳定性。

（3）压实设备选择

在砂石填料的压实过程中，我们深知压实设备的重要性。为了确保砂石填料能够达到最大的密实度，我们选择了自重大、频率低的震动压路机进行多遍碾压。这种压路机以其自重和震动能量在填料面上作功，使砂石填料获得密实效果。

为了让砂石填料具有足够的压实运动时间，并对级配良好的砂石填层产生最大的压实作用，我们必须为震动压路机选择最佳的震动振幅和振动频率。这需要我们对设备的性能有深入的了解，并结合现场实际情况进行施工参数的设定。

根据现场的实际情况以及我们以往丰富的施工经验，我们最终选定了YZ－18型振动压路机。这款压路机在同类产品中表现出色，能够满足我们对砂石填料压实效果的严格要求。同时，我们还限定了碾压行速，确保其在每分钟30米以下，以保证压实效果的均匀和稳定。

（4）细致确定施工参数

考虑到本工程紧邻洛河大堤，且正处于河坝蓄水期这一特殊环境，我们面临了前所未有的挑战。原设置的降水井点在此时形成的降水漏斗难以满足降水施工的要求，更无法达到地基规范中在干燥状态下进行砂石换填的条件。

面对这一困境，我们并未退缩。经过有关专家的深入研讨和施工现场的实际论证，我们决定打破常规，不再受限于级配砂石必须在干燥状态下施工的规范规定。我们决定采用水下作业的方式，带水进行铺碾，并确保在换填时基底的水深不得超过300mm（含水深300mm），以满足工程的特殊需求。

在施工参数的具体设定上，我们也进行了细致的考虑。第一层虚铺厚度我们设定为800mm，以确保基础的稳固。而对于第二层及以上各层，虚铺厚度则调整为300mm，以保证施工的效率和质量。同时，我们使用18T震动压路机进行均匀震动碾压，遍数控制在8-10遍之间，以确保砂石填料的密实度和稳定性。通过这些细致的施工参数设定，我们有信心确保工程的顺利进行。

（5）施工过程与质量控制

在施工阶段，我们严格把控每一个环节，确保填充料的拌合、运输、铺筑和压实等步骤都达到最高标准。首先，填充料在料场经过装载机的精心拌合，按照4：3：3的比例进行人工调配，拌合遍数不少于3遍，以确保混合料的均匀性和一致性。随后，拌合好的填充料被迅速装入翻斗汽车，并稳稳地运至坑底进行铺筑。

在铺筑过程中，我们使用了推土机将填料仔细地刮平，确保表面平整无起伏。接着，振动压路机隆重登场，它先压长边，后压短边，先静压两遍，然后振动碾压8遍，这样的碾压方式保证了基坑覆盖面均匀获得8－10遍的压实要求，使得填料更加密实、稳定。对于边角压路机无法压到的部位，我们特别使用了蛙式打夯机进行补振，确保每一个角落都达到压实标准。

在铺筑工作的安排上，我们从低处向高处进行水平状分层填筑，每层内都不留施工缝，以确保铺筑的连续性和整体性。

1.施工过程中压实系数的精密检测流程：

在施工过程中，对于碾压后的级配砂砾石，由于环刀取样存在一定的困难，我们严格遵循规范要求，采用了一种创新的取样方法。具体而言，我们事先在预定位置预埋了级配纯砂作为取样点，确保取样点与实际施工区域处于相同的碾压条件下。待碾压作业完成后，我们使用容积不小于200cm3的标准环刀，精确地压入碾压层1/3至2/3的深度范围内进行取样。通过这一方法，我们能够有效地测定出干密度，从而准确评估压实效果。

值得一提的是，所有试验点的压实系数均严格控制在0.96至1.06之间，这一范围完全满足了设计要求，充分证明了我们的施工质量和压实效果达到了预期标准。

2.静压试验结果分析：

在基坑回填工作顺利完成并达到设计标高后，我们进行了至关重要的静压试验。为了确保试验结果的准确性和可靠性，我们精心选取了3个具有代表性的试验点。在每个试验点上，我们使用了一个直径为1.1米、面积约为0.95平方米的压板，对砂石填层的顶面进行加载测试。

在加载过程中，我们密切监测了各试验点的荷载变化。当每个试验点的加载量逐渐增加到1000KPa时，我们惊喜地发现，所有试验点均未达到其极限荷载，这表明我们的回填工作取得了显著成效，地基的承载能力得到了有效提升。

进一步分析试验结果，我们得出了地基承载力特征值为500KPa的重要结论。

级配砂石的配比需严格遵循设计要求进行调配。在实际操作过程中，若设计方未能提供详尽的配比说明，务必在图示会审阶段主动提出，以确保施工进程的顺利进行，避免后期因配比问题产生不必要的纷争与延误。

级配砂石作为地基处理的重要材料，其配比设计需充分考虑地基的承载力、上部建筑物的荷载以及建筑物的重要性等多重因素。不同的设计要求将导致不同的配比方案，因此，在施工前务必对设计要求进行深入理解与分析，以确保级配砂石的配比能够满足工程的实际需求，为地基的稳定性和承载能力提供有力保障。

从纯理论研究的角度来看，采用级配砂石作为地基处理材料时，需要首先对砂和石子各自的级配进行详尽的分析和确定。这一步骤至关重要，它确保了砂石的物理性质和力学特性能够满足工程需求。随后，我们将砂石按照特定的比例混合，并进行级配调整，以达到最优的配比效果。在相同条件下，我们会对比不同配比的密度，选择出密度最大的一组，因为这通常意味着该配比下的砂石混合物具有最佳的密实度和稳定性。

级配砂石施工完成后，为了确保工程质量，我们还需要进行现场取样试验。这一步骤是对施工成果的初步检验，通过取样试验，我们可以评估砂石的均匀性、密实度以及是否符合设计要求。然而，取样试验只是第一道关卡，接下来我们还需要进行更为严格的静载试验。静载试验是对地基承载力的重要评估手段，它模拟了实际使用条件下地基的受力情况。只有当静载试验合格，我们才能确信这道工序真正完成，地基处理达到了预期的效果。

在取样过程中，我们通常采用预埋纯砂点的方法，以确保取样的准确性和代表性。此外，我们还采用等体积代换法进行取样，这种方法能够直接在级配砂石中进行取样，更真实地反映砂石的实际情况。具体操作时，我们会先挖出一个取样坑，并确保其体积与所需取样的砂石体积相等。然后，我们使用塑料袋铺设在取样坑内，用量杯量取适量的水倒入坑中，直至水面与坑口平齐，仿佛即将要溢出。此时，我们读出量杯上的数据，并将这些数据相加，即可得到挖出的砂石体积数。这种方法直接、真实，能够准确反映级配砂石的实际情况，因此在我们这里通常都是这样进行取样的。通过这样严谨的取样过程，我们能够确保所取样品的质量和代表性，为后续的施工和质量控制提供有力支持。

03砂级配不合格如何处理？

在实际工程中，我们时常会面临砂级配不合格的挑战。针对这一问题，我们可以通过精细调整砂率或胶凝材料的用量来有效应对，确保工程质量不受影响。

（1）当砂中大颗粒较少时：

若检测发现砂中的大颗粒含量偏低，我们可以采取降低砂率的措施，并适当地增加胶凝材料的用量。这样的调整有助于提升混凝土的密实度和强度，确保其满足设计要求。

（2）当砂中小颗粒较少时：

若砂中的小颗粒含量不足，我们可以选择添加粉煤灰等细粒料来进行补充。这一措施能够显著改善砂的级配，并提高混凝土的工作性能，使其更加易于施工和操作。

（3）当砂子过粗或过细时：

对于过粗的砂子，我们可以适当地扩大砂率，以增加细颗粒的含量，改善砂的级配。而对于过细的砂子，则应适当地降低砂率，以减少细颗粒的过多含量。需要注意的是，只要砂子的含泥量不是太高，其他指标对混凝土性能的影响相对较小。在这种情况下，我们主要通过实验来验证和调整混凝土的配合比，确保其强度等性能满足设计要求。

关键词：建筑加固工程，结构加固工程，房屋安全鉴定，别野改造，工厂加固，加装电梯，减隔震工程，光伏加固，别墅加固，结构加固，安全鉴定，房屋鉴定

版权说明：内容来源于 砼家，版权归原作者所有。我们欣赏原创，更尊重原创，如有侵权请及时联系微信：gzqinhan
